Prototip Nedir, Ne Demek? Çeşitleri, Örnekleri ve Farkları

Bir girişimci, el tipi bir ölçüm cihazının gövdesi için prototip teklifi istedi. Aynı hafta ekibindeki mekanik tasarımcı da aynı parça için ayrı bir prototip talebi gönderdi. İlk talep, yatırımcı sunumunda masaya konacak boyalı ve parlak bir model içindi. İkincisi ise kapağın klipslerinin yüz kez takılıp çıkarıldığında kırılıp kırılmayacağını görmek içindi.

İki talep aynı kelimeyle geldi, ama iki farklı parça, iki farklı teknoloji ve iki farklı malzeme gerektiriyordu. Sunum modeli klips testinde yanıltıcı sonuç verirdi. Klips testine dayanacak naylon parça ise sunumda ürünü olduğundan sıradan gösterirdi.

Karışıklığın çözümü tek bir soruda yatıyor: bu prototip hangi soruyu cevaplayacak? Kelimenin sözlük anlamı, maket ve numuneden farkı, çeşitleri ve hangi durumda prototipe hiç gerek olmadığı bu sorunun etrafında anlam kazanıyor.

Prototip Nedir, Ne Demek?

Prototip, bir ürünün seri üretime geçmeden önce tasarımını, ölçüsünü ya da işlevini sınamak için üretilen ilk örneğidir. Fiziksel bir parça, ölçekli bir model ya da yazılımda tıklanabilir bir ekran akışı olabilir. Ortak noktası, nihai ürün yapılmadan önce bir tasarım varsayımını denemeye yaramasıdır.

Kelime Türkçeye Fransızca prototype sözcüğünden geçti. Kökü Yunancada “ilk” anlamındaki protos ile “iz, baskı, kalıp” anlamındaki typos sözcüklerine dayanır. Kelime, kendisinden sonra gelecek kopyalara örnek olacak ilk izi anlatır.

Türk Dil Kurumu’nun Güncel Türkçe Sözlük’ünde prototip maddesi kendi tanımını vermez, okuru iki maddeye yönlendirir: ilk örnek ve model. İlk örnek maddesi ise “örneklik eden biçim veya nesne; prototip” diye tanımlanır.

Sözlük tanımı kelimeyi doğru karşılar ama mühendislik pratiğindeki ayrımları taşımaz. Endüstride bir parçaya prototip denmesi için ilk olması yetmez. Bir soruyu cevaplamak üzere üretilmiş olması gerekir.

Prototipleme ise bu ilk örneklerin üretilip test edildiği döngünün bütününe verilen addır. Prototip geliştirmek de ilk örneği tek seferde üretmek yerine, test sonuçlarıyla sürüm sürüm iyileştirmek anlamına gelir.

Prototip Neden Yapılır?

Prototip, hatayı ucuz olduğu anda yakalamak için yapılır. Tasarımdaki bir ölçü hatası CAD aşamasında birkaç dakikalık düzeltmedir. Aynı hata kalıp işlendikten sonra fark edilirse kalıp revizyonu, takvim kaybı ve bazen stokta bekleyen parçalar demektir.

İkinci neden iletişimdir. Ekran görüntüsüyle anlatılamayan bir oran ya da tutuş hissi, masaya konan bir parçayla birkaç dakikada anlaşılır. Yatırımcı, müşteri ve üretim ekibi aynı nesneye bakarak konuşur.

Üçüncü neden üretilebilirliktir. Prototip, parçanın seçilen yöntemle gerçekten üretilip üretilemeyeceğini ve montajın hatta nasıl işleyeceğini erkenden gösterir. Pazar geri bildirimi de bu sürecin doğal bir yan ürünüdür.

Prototip Kelimesinin Diğer Anlamları

Arama motoruna prototip yazan herkes ürün geliştirmeden söz etmiyor. Bilişsel psikolojide prototip, bir kategorinin akla ilk gelen, en tipik üyesidir. “Kuş” denince çoğu insanın aklına penguenden önce serçenin gelmesi bu kurama örnek gösterilir. Gündelik dildeki “prototip insan” ifadesi de buradan türer ve bir tipi en belirgin biçimde taşıyan kişiyi anlatır.

Edebiyatta prototip, bir roman ya da öykü karakterine esin kaynağı olan gerçek kişidir. Farmakolojide ise bir ilaç grubunun özelliklerini en açık biçimde taşıyan ve diğerlerinin kıyaslandığı referans ilaç için kullanılır.

Ölçüm biliminde kelimenin en somut örneği bulunur. Kilogram, 2019’a kadar Fransa’da saklanan platin iridyum bir silindirin kütlesiyle tanımlanıyordu. Bu silindirin adı Uluslararası Kilogram Prototipi’ydi.

Bu anlamların hepsinde prototip, kendisinden sonra gelenlerin ona bakılarak değerlendirildiği ilk referanstır. Ürün geliştirmede bu referans, seri parçaya giden yolda kararları sınayan nesnedir.

Prototip Çizim Nedir?

Prototip çizimi, bir fikrin üç boyutlu nesneye dönüşmeden önceki ilk temsilidir. Okullardaki teknoloji ve tasarım derslerinde bu çizim, ürünün kabaca nasıl görüneceğini ve hangi parçalardan oluşacağını gösteren eskiz anlamında kullanılır.

Endüstride çizim iki katmanda ilerler. Eskiz fikri tartışmaya açar. Teknik resim ve üç boyutlu CAD modeli ise ölçüyü, toleransı ve malzemeyi tanımlar. Prototip üretimi bu ikinci katmandan beslenir. 3D yazıcı da CNC tezgâhı da parçayı CAD dosyasından üretir.

Elinde yalnızca eskiz olan bir girişimcinin ilk adımı bu yüzden modellemedir. Ölçüleri net bir çizim, modelleme süresini kısaltır ve prototipin yanlış varsayımlarla üretilmesini önler.

Prototip, Maket, Mockup, Numune ve Ön Seri Farkı

Prototip, maket, mockup, numune ve ön seri aynı ürün geliştirme hattının farklı duraklarıdır. Aralarındaki farkı malzeme ya da görünüş değil, cevapladıkları soru belirler. Maket oranı, mockup görünüşü, prototip bir tasarım varsayımını, numune üretim sürecini, ön seri ise seri üretime hazırlığı sınar.

Teklif aşamasında bu kelimeler sıkça birbirinin yerine kullanılır. Sonuç çoğu zaman yanlış teknolojiyle üretilmiş ve beklenen soruya cevap vermeyen bir parça olur. Aşağıdaki tablo altı terimi aynı eksende karşılaştırıyor.

Tablodaki ayrım katı bir sözlük ayrımı sayılmamalı. Bir fuar maketi aynı zamanda görünüş prototipi olabilir, ön seri parçalar da fonksiyonel testte kullanılabilir. Asıl gereken, sipariş verirken parçanın hangi soruyu cevaplayacağını bir cümleyle yazabilmektir.

Maket ve Mockup: Görünüşü Temsil Edenler

TDK maketi “mimarlıkta, sanayide ve bazı sanat dallarında yer alan eserlerin taslak durumundaki küçük örneği” diye tanımlar. Pratikte maket çoğunlukla ölçeklidir. Bir fabrika hattı masaya sığacak kadar küçültülür, küçük bir mekanizma ise incelenebilsin diye büyütülür.

Mockup ise gerçek ölçekte, işlevi olmayan bir görünüş modelidir. Ürünün elde nasıl durduğunu, rengini ve oranlarını gösterir, içinde çalışan bir mekanizma yoktur. Mockup ile prototip arasındaki sınır işlev sorusunda çizilir. Parça hareket etmiyor, yük taşımıyor ve test edilmiyorsa çoğunlukla mockup’tır.

Fuar, yatırımcı sunumu ve tasarım onayı için hazırlanan modellerin üretimi ayrı bir uzmanlık ister. Maket, model ve mockup üretimi bu tür işleri ölçek, boya ve sergileme beklentisine göre ele alır.

Numune ve Ön Ürün: Üretim ve Pazar Tarafı

Numune TDK’da “örnek” anlamına gelir. Sanayide ise çoğunlukla üretim sürecinden çıkan ve onaya sunulan parçayı anlatır. Kalıptan alınan ilk baskılar, tedarikçinin gönderdiği onay parçaları ve kalite kontrol için ayrılan örnekler numunedir.

Prototip tasarımı sınar, numune ise süreci. Prototipte soru “bu tasarım çalışır mı” sorusudur. Numunede ise soru “bu kalıp onaylı tasarımı tekrar tekrar doğru üretiyor mu” olur. Bu ayrım, tedarikçiyle konuşurken beklentinin doğru kurulmasını sağlar.

Ön ürün ise iki farklı anlamda kullanılır. Bazıları prototipin Türkçe karşılığı olarak söyler. Girişimciler arasında ise satışa sunulan ilk sade sürüm için tercih edilir. İkinci anlamdaki fark satışla ilgilidir. Ön ürün müşteriye ulaşır ve gerçek pazarda denenir. Prototip ise geliştirme ekibinin ve sınırlı sayıda test kullanıcısının elinde kalır.

Ön Seri: Prototipten Seriye Köprü

Ön seri, seri üretim yöntemine yakın bir yöntemle üretilen ilk küçük partidir. Amaç tasarımı tekrar sınamak yerine üretimi ve tedariki sınamaktır. Montaj hattı parçayı nasıl karşılıyor, ambalaj uyuyor mu, saha testinde kullanıcı ne diyor gibi sorular bu aşamada cevaplanır.

Kalıp yatırımına girmeden önce ara yöntemler devreye girer. Silikon kalıplama az adetli poliüretan dökümler için, Acil Hibrit Kalıplama ise gerçek enjeksiyon malzemesiyle en çok 2.000 adetlik üretimler için kullanılır. Çelik enjeksiyon kalıbı genellikle 2.000-3.000 adetin üzerinde anlamlı hale gelir.

Bu köprü üretimler, seri kalıp hazır olmadan pazara çıkmayı da mümkün kılar. Ön seri imalat kapsamında 3D baskı, silikon kalıplama ve hibrit kalıplama ihtiyaca göre birlikte kullanılır.

Prototip Çeşitleri Nelerdir?

Prototip çeşitleri, prototipin geliştirme sürecinde hangi soruyu cevapladığına göre ayrılır. Endüstriyel ürün geliştirmede en sık kullanılan türler kavramsal prototip, görünüş prototipi, fonksiyonel prototip ve doğrulama prototipidir. Her tür bir öncekinden daha fazla gerçekçilik ve daha fazla yatırım ister.

Kaynaklar bu türleri farklı adlarla anar: kavram kanıtı, form çalışması, çalışan model, mühendislik prototipi. İsimler değişse de sıralama benzerdir. Fikirden görünüşe, görünüşten işleve, işlevden üretime uygunluğa doğru ilerlenir.

Aşağıdaki dört tür, bu dağınık sınıflandırmanın parça yaptıran taraf için pratik bir özetidir. Her birinin altında fiziksel bir prototip örneği de yer alıyor.

Kavramsal Prototip

Kavramsal prototip, bir fikrin fiziksel olarak mümkün olup olmadığını sınar. Yüzey kalitesi, renk ve gerçek malzeme ikinci plandadır. Asıl soru, temel mekanizmanın ya da oranın çalışıp çalışmadığıdır.

Örnek olarak yeni bir mutfak aletinin kol açısını düşünün. Üç farklı açıda basılmış kaba tutamaklar ekibe dağıtılır, herkes elinde dener ve biri seçilir. Kavramsal prototipleme bu hızlı tekrar döngüsü için kurulur.

Bu aşamada sık görülen hata, kavram modeline gereğinden fazla yatırım yapmaktır. Bir hafta sonra değişecek bir geometri için pahalı malzeme ve boya, kararı hızlandırmaz.

Görünüş ve Form Prototipi

Görünüş prototipi ürünün rengini, dokusunu, oranlarını ve elde duruşunu gösterir. İçinde çalışan bir mekanizma olmayabilir, olsa bile test edilmez. Tüketici ürünlerinde, cihaz gövdelerinde ve ambalajda sık kullanılır.

Şeffaf gövdeli ve renkli kapaklı bir kozmetik ambalajı tipik bir örnektir. Çok malzemeli ve renkli baskı yapabilen PolyJet teknolojisi bu tür modellerde tek parçada renk ve sertlik farkı verebilir.

Görünüş prototipi yatırımcı ve kullanıcı geri bildirimi için güçlü bir araçtır. Mühendislik testi için ise yanıltıcıdır, çünkü seçilen malzeme görünüş için seçilmiştir.

Fonksiyonel Prototip

Fonksiyonel prototip, parçanın mekanik, ısıl ya da montaj davranışını gerçek koşullara yakın biçimde sınar. Klips bağlantıları, menteşeler, sızdırmazlık yüzeyleri ve geçme toleransları bu aşamada test edilir. Malzeme seçimi burada görünüşün önüne geçer.

Bir motor bölmesi kapağının sıcaklık altında çarpılıp çarpılmadığını görmek için naylon esaslı malzemeden üretilen parça buna örnektir. Fonksiyonel prototipleme uygulamaları ısıl genleşme kontrolü, montaj simülasyonu ve dayanıklılık testi gibi başlıklarda bu tür parçalara dayanır.

Fonksiyonel prototipin sınırı da bilinmelidir. 3D baskıyla üretilen parça seri malzemeye yakın davranabilir ama özdeş değildir. Katman yönü ve iç yapı, mukavemeti yöne bağlı olarak değiştirir.

Doğrulama Prototipi ve Üretime Yardımcı Parçalar

Doğrulama prototipi nihai tasarıma en yakın örnektir. Toleranslar seri spesifikasyona uygun olur, malzeme ve yüzey nihai ürünü temsil eder. Performans testleri, sertifikasyon öncesi denemeler ve müşteri onayı bu parçalarla yapılır.

Bu aşamada yöntem çoğunlukla seri üretime yaklaşır. Plastik bir parçada gerçek enjeksiyon malzemesiyle hibrit kalıptan alınan baskılar öne çıkar. Metal bir parçada ise talaşlı imalat ya da metal lazer sinterleme kullanılır.

Prototip yalnızca ürünün kendisi için yapılmaz. Montaj aparatları, kontrol fikstürleri ve kalıp çekirdekleri de önce prototip olarak üretilir. Hat kurulmadan önce parçayı doğru tutup tutmadıkları bu sayede sınanır.

Sadakat Seviyesi: Düşük ve Yüksek Sadakatli Prototip

Sadakat seviyesi, prototipin nihai ürüne ne kadar benzediğini anlatır. Düşük sadakatli prototip hızlı ve ucuzdur, yüksek sadakatli prototip gerçek ürüne yakındır ama daha fazla zaman ve yatırım ister. Arayüz tasarımı kaynaklarında bu ayrım düşük, orta ve yüksek detay olarak geçer.

Fiziksel üründe sadakat tek bir eksenden oluşmaz. Bir prototip görünüşte yüksek, işlevde düşük sadakatli olabilir, tersi de mümkündür. Teklif isterken “kaliteli bir prototip” demek bu yüzden yetersiz kalır. Hangi eksende sadakat beklendiği ayrıca yazılmalıdır.

Görünüş Sadakati ve İşlev Sadakati

Görünüş sadakati renk, doku, yüzey parlaklığı ve oranla ilgilidir. İşlev sadakati ise malzemenin dayanımı, esnekliği, ısıl davranışı ve ölçü tutarlılığıyla. İkisini aynı parçada en yüksek seviyede istemek mümkündür, ama çoğu projede gereksizdir.

Tipik bir proje iki ayrı parçayla ilerler. Sunum için boyalı bir görünüş modeli, test için boyasız ama doğru malzemeden üretilmiş bir fonksiyonel parça hazırlanır. Bu ikili, iki ihtiyacı tek parçada karşılamaya çalışmaktan çoğunlukla daha hızlı sonuç verir.

Ekip İçin Prototip, Paydaş İçin Prototip

Prototipler bir de kimin için yapıldığına göre ayrılır. Keşif amaçlı prototip ekibin kendi sorusunu cevaplar. Kabadır, hızlı üretilir ve soru cevaplandığında rafa kalkar. Paydaş için yapılan prototip ise bir kararı başkasına göstermek için üretilir ve görünüşü daha özenlidir.

Bu ayrım sadakat kararını kolaylaştırır. Ekip içi bir denemeye sunum kalitesinde yüzey istemek takvimi uzatır. Yatırımcıya kaba bir kavram parçası götürmek ise fikrin değerini olduğundan düşük gösterebilir. Talep yazılırken parçayı ilk kimin göreceği de belirtilmelidir.

Malzeme ve Süreç Sadakati

Prototip ile seri parça arasındaki fark genellikle iki yerden doğar: malzeme ve üretim süreci. Enjeksiyonla üretilecek bir parçanın prototipi çoğu zaman 3D baskı ya da talaşlı imalatla yapılır, çünkü tek parça için kalıp açmak ekonomik olmaz.

Bu farkın önemli bir sonucu var. Prototip testten geçip seri parça sorun çıkarabilir, tersi de yaşanabilir. Et kalınlığındaki çekme, kalıp akış izleri ve lif yönü gibi etkiler ancak seri sürece yakın bir yöntemle görünür hale gelir. Doğrulama aşamasında süreç sadakatinin artırılması bu yüzden gerekir.

Hangi eksende ne kadar sadakat gerektiği netleştiğinde sıra prototipin nasıl üretileceğine gelir.

Prototip Nasıl Yapılır?

Prototip dört adımda yapılır: soruyu ve test planını yazmak, CAD modelini üretime hazırlamak, teknolojiyi ve malzemeyi seçmek, parçayı üretip test sonucuna göre revize etmek. Döngü, test sonucu tasarımı onaylayana kadar tekrarlanır.

Aşağıdaki özet karar mantığını anlatır. Sipariş aşamasındaki dosya hazırlığı, tolerans eşikleri ve maliyeti belirleyen kalemler için 3D prototip üretimi rehberi ayrıntılı bir kontrol listesi sunar.

Soruyu ve Test Planını Yazmak

İlk adım kâğıt üzerinde atılır. Prototipin hangi soruyu cevaplayacağı, hangi testten geçeceği ve testin hangi sonucu başarılı sayacağı baştan belirlenir. Bu üç satır, sonraki bütün kararların ölçütü olur.

Plan adet hesabını da belirler. Görünüş onayı için tek parça yeter, yorulma testi ya da farklı kullanıcılarla deneme için birkaç parça gerekebilir. Test kriteri yazılmadan üretilen prototip ise “dene, bak, yeniden yap” döngüsüne girer.

CAD Hazırlığı

Prototip CAD modelinden üretilir ve modelin kalitesi parçanın kalitesini belirler. Et kalınlıkları, montaj boşlukları ve delik toleransları seçilecek teknolojiye göre gözden geçirilir. Seri üretim için tasarlanmış bir model, 3D baskıda bazen gereksiz destek yapısı ve çarpılma riski taşır.

Eklemeli imalat için tasarım (DfAM) ilkeleri bu aşamada devreye girer. Dikkat edilecek bir nokta var: parça sonunda enjeksiyonla üretilecekse prototip için yapılan geometri uyarlamaları seri tasarıma taşınmamalıdır. Prototipe özel değişiklikler ayrı bir dosya sürümünde tutulur.

Teknoloji Seçimi ve Hızlı Prototipleme Yöntemleri

Hızlı prototipleme, CAD verisinden kalıp gerektirmeden kısa sürede fiziksel parça üreten yöntemlerin ortak adıdır. Seçim prototip türüne göre yapılır. Kavram modelinde hız ve maliyet, görünüş modelinde yüzey ve renk, fonksiyonel parçada malzeme dayanımı öne çıkar.

Eşleşme kabaca şöyledir. FDM büyük ve ekonomik kavram parçalarında, SLA teknolojisi ince detay ve pürüzsüz yüzey isteyen görünüş modellerinde kullanılır. SLS ve MJF ise destek yapısı gerektirmeyen fonksiyonel naylon parçalarda tercih edilir. Bu üç toz ve filament yöntemini MJF, SLS ve FDM karşılaştırması yan yana koyar.

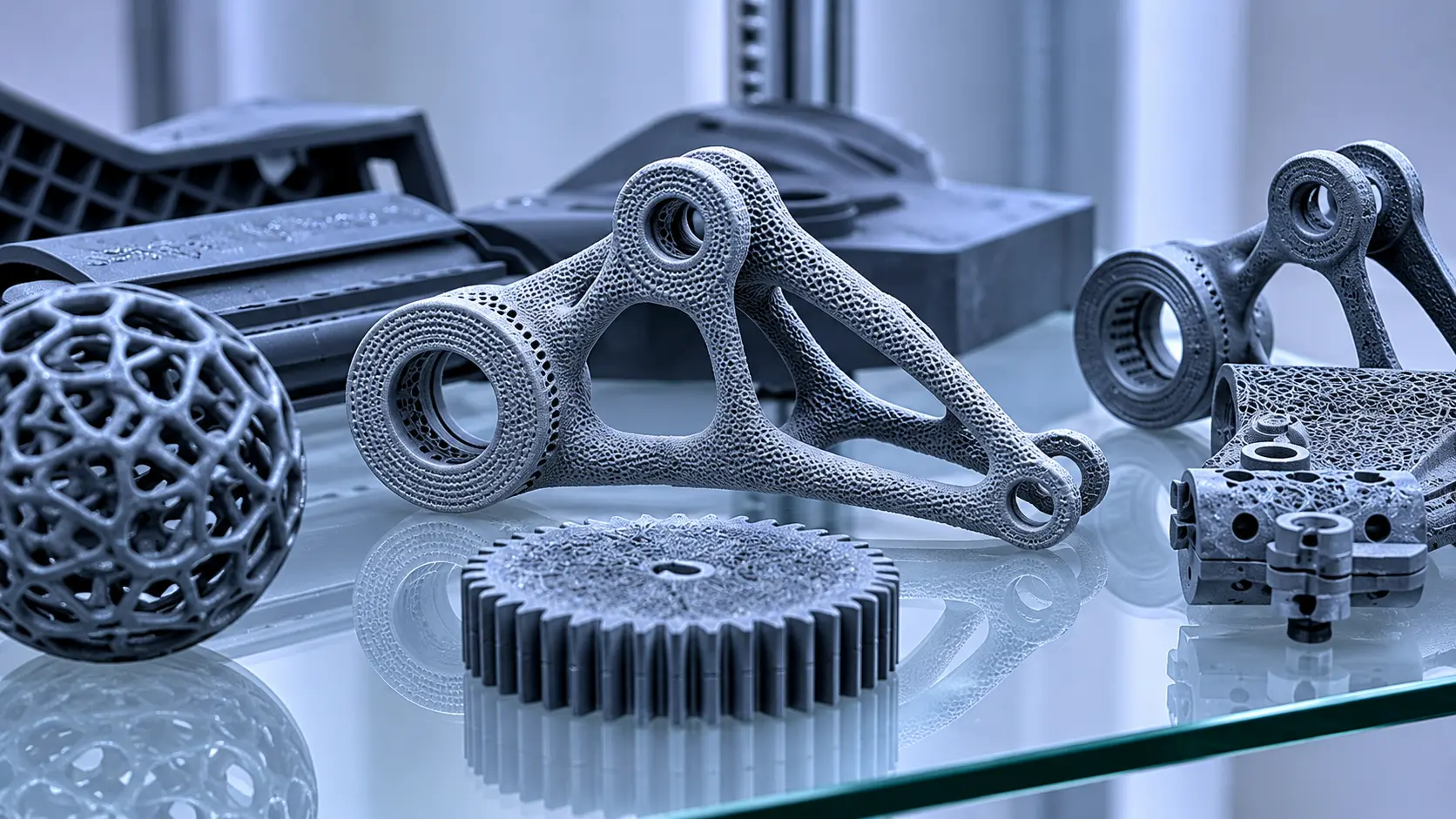

Metal prototiplerde metal lazer sinterleme, seri malzemenin kendisiyle prototip gerektiğinde CNC işleme öne çıkar. Malzeme tarafı teknoloji kadar belirleyicidir. Hangi parça için hangi malzemenin seçileceğini 3D baskı malzemeleri rehberi karşılaştırmalı olarak anlatır.

Ardıl İşlem ve Test Döngüsü

Ham baskı çoğu zaman son hâl değildir. Destek temizliği, zımpara, boya, diş açma ve insert yerleştirme prototipin hem görünüşünü hem işlevini değiştirir. Bu adımlar planlanmadan yapılan takvim ve bütçe hesabı eksik kalır.

Test sonucu iki yoldan birine çıkar: tasarım onaylanır ya da revize edilir. Revizyon küçükse yalnızca değişen parça yeniden üretilir. Her döngüde prototip sürümü ve test notu kaydedilir. Birkaç tur sonra hangi kararın hangi testten çıktığını bilmek ancak bu kayıtla mümkün olur.

Bazı projelerde ise doğru karar, prototip aşamasını kısaltmak ya da tamamen atlamaktır.

Prototip Ne Zaman Yapılmaz?

Prototip, cevabı fiziksel bir parça olmadan alınamayan sorular için yapılır. Soru dijital ortamda cevaplanabiliyorsa, tasarım zaten kanıtlanmışsa ya da ilk parça son parçanın kendisiyse ayrı bir prototip aşaması zaman kaybettirir.

Bunu söyleyebilmek için tek bir yönteme bağlı olmamak gerekir. arti90.com bünyesinde prototip, kalıplama ve talaşlı imalat aynı proje akışında yürüdüğü için bir aşamayı atlamayı önermek iş kaybı anlamına gelmez. Yalnızca doğru sırayı gösterir.

Soru Dijital Ortamda Cevaplanabiliyorsa

Montaj çakışması, ağırlık hesabı, temel gerilme analizi ve hareket alanı çoğu durumda CAD ve simülasyonla kontrol edilebilir. Bu sorular için fiziksel prototip ek bilgi vermez, yalnızca takvimi uzatır.

Sınır, insan ve gerçek malzeme devreye girdiğinde başlar. Elde tutuş, kullanıcı algısı, sızdırmazlık, sürtünme ve uzun süreli yük altında davranış hâlâ fiziksel parça ister. Dijital doğrulama prototip sayısını azaltır, ama genellikle sıfıra indirmez.

Değişiklik Küçük ve Tasarım Kanıtlanmışsa

Seride çalışan bir parçada logo yeri, yazı ya da yük taşımayan bir kaburga değişiyorsa tam bir prototip turu çoğu zaman gerekmez. Değişiklik kalıp çekirdeğinde ya da doğrudan seri dosyada yapılır ve ilk numune üzerinden onaylanır.

Hibrit kalıplarda bu yaklaşım daha da pratiktir. Revize edilen geometri için yalnızca ilgili kalıp çekirdeği yeniden üretilir ve gerçek malzemeyle denenir. Bu durumda prototip ile numune aynı parçada birleşir.

İlk Parça Zaten Son Parçaysa

Bir üretim hattı için birkaç montaj aparatı, bir test düzeneği için özel bağlantı parçaları ya da sınırlı sayıda üretilen bir cihazın gövdesini düşünün. Bu işlerde 3D baskı ya da CNC ile üretilen ilk parça, ihtiyaç duyulan parçanın kendisidir.

Burada prototip ile ürün arasındaki ayrım ortadan kalkar. Parça doğrudan son kullanım malzemesiyle üretilir. İlk kullanımda küçük bir düzeltme gerekirse ikinci parti revize dosyayla basılır. Az adetli üretim bu tür işlerin doğal çerçevesidir.

Aşama Atlamanın Bedeli

Aşama atlamak her zaman kazanç getirmez. Sık görülen bir örnek, fonksiyonel testi atlayıp doğrudan çelik enjeksiyon kalıbına geçmektir. Klips kalınlığı ya da et kalınlığı yanlışsa sorun ilk numunede ortaya çıkar. Bu noktada düzeltme, çelik kalıpta revizyon demektir.

Karar kuralı şöyle kurulabilir. Değişiklik yük taşıyan, birbirine geçen ya da sızdırmazlık sağlayan bir bölgedeyse fiziksel test yapılır. Değişiklik görünüşle sınırlıysa ve dijital kontrol yeterliyse aşama kısaltılır. Kararsız kalınan durumda tek bir fonksiyonel parça, kalıp revizyonundan çoğunlukla daha az zaman alır.

Bu ayrımlar netleştiğinde geriye prototip talebinden önce en sık sorulan pratik sorular kalıyor.

Sıkça Sorulan Sorular

Prototip talebinden önce en çok merak edilen konuları aşağıda topladık. Projeniz bu başlıkların dışında kalıyorsa teklif formundaki mesaj alanına sorunuzu yazabilirsiniz.

Prototip örnekleri nelerdir?

Fiziksel ürünlerde örnekler geniş bir yelpazeye yayılır. Kol açısı denenen bir el aletinin kaba tutamağı kavramsal prototiptir. Rengi ve dokusu onaylanacak bir kozmetik ambalajı görünüş prototipidir. Klipsleri test edilen bir elektronik kutusu ya da sıcaklık altında denenen bir motor bölmesi kapağı fonksiyonel prototiptir. Hat kurulmadan önce sınanan bir montaj aparatı da prototip olarak başlar.

Yazılımda örnekler farklıdır: kâğıda çizilmiş ekranlar, tıklanabilir arayüz taslakları ve sınırlı işlevli ilk kod sürümleri. Ortak noktaları, nihai ürün yapılmadan önce belirli bir soruyu cevaplamalarıdır.

Yazılımdaki prototip ile fiziksel prototip aynı şey mi?

Mantık aynıdır, malzeme farklıdır. İkisi de bir varsayımı ucuza denemek için yapılır. Yazılımda prototip ekran akışını ve kullanıcı etkileşimini sınar, fiziksel üründe buna malzeme, ölçü, montaj ve dayanım soruları eklenir.

Fark revizyonun maliyetinde ortaya çıkar. Yazılımda bir ekranı değiştirmek dakikalar alabilir, fiziksel parçada ise yeni bir üretim turu gerekir. Bu yüzden fiziksel prototipte test planını önceden yazmak daha fazla kazandırır.

Kaç adet prototip yapılmalı?

Adet test planından çıkar. Görünüş onayı ya da kavram denemesi için genellikle tek parça yeter. Montaj ve fonksiyon testlerinde yedek parça ayırmak, test sırasında kırılan bir parça yüzünden takvimin durmasını önler.

Yorulma, güvenilirlik ya da kullanıcı testi gibi istatistiksel sonuç beklenen denemelerde parça sayısı testin kendisine göre belirlenir. Bu sayı test planı yazılırken netleşir, üretimden sonra değil.

3D baskıyla üretilen prototip seri parça gibi davranır mı?

Yakın davranabilir ama özdeş değildir. Katmanlı üretimde mukavemet baskı yönüne göre değişir, iç yapı ve yüzey de enjeksiyon parçasından farklıdır. Bu fark kavram ve görünüş prototiplerinde önemsizdir, fonksiyonel testte ise hesaba katılmalıdır.

Seri davranışa en yakın sonucu almak için doğrulama aşamasında süreç sadakati artırılır. Gerçek enjeksiyon malzemesiyle hibrit kalıptan alınan parçalar ya da seri malzemeden talaşlı imalat bu amaçla kullanılır.

Prototip ne kadar sürede hazırlanır?

Süreyi parçanın boyutu, seçilen teknoloji, ardıl işlem ihtiyacı ve CAD dosyasının hazırlık durumu belirler. Basit bir kavram parçası kısa sürede üretilebilir. Boyalı bir görünüş modeli ya da kalıpla üretilen doğrulama parçaları ise daha uzun bir takvim ister.

Süreyi kısaltmanın en etkili yolu, dosyayı üretime hazır göndermek ve test sorusunu baştan netleştirmektir. Yanlış teknolojiyle üretilen bir prototip, hızlı bir yöntemle üretilmiş olsa bile projeye zaman kaybettirir.

Elimde CAD dosyası yoksa prototip yapılabilir mi?

Yapılabilir, ama önce bir model gerekir. Eskiz, ölçülü çizim ya da elde var olan bir parçadan yola çıkılarak üç boyutlu model hazırlanır. Var olan bir parça geliştirilecekse 3D tarama ile geometrisi dijital ortama aktarılabilir.

Modelleme, prototipin ilk tasarım kararlarının verildiği aşamadır. Ölçüler, malzeme beklentisi ve kullanım koşulu bu yüzden bu aşamada konuşulur. Sonradan yapılan her değişiklik ek bir revizyon turu anlamına gelir.

Prototipten Seriye Kararların Sırası

Prototip, seri üretimden önce verilen kararları düşük maliyetle sınamanın yoludur. Doğru sıra önce soruyu yazmak, sonra sadakat seviyesini seçmek, en son teknolojiye karar vermektir. Sıra tersine döndüğünde parça güzel çıkar ama sorulan soruya cevap vermez.

Kavramdan görünüşe, oradan fonksiyona ve doğrulamaya giden her aşama bir öncekinden daha fazla yatırım ister. Bir aşamayı gereksiz yere tekrarlamak da, gerekli bir aşamayı atlamak da takvime yük olur. Ön seri ve kalıp kararları ise tasarım kararlı hale geldiğinde anlam kazanır.

arti90.com’da Bir Prototip Talebi Hangi Sorularla Başlıyor?

arti90.com bünyesinde bir prototip talebi, cevaplanacak soru üzerinden karşılanır. 10’dan fazla üretim teknolojisi ve 100’ün üzerinde malzeme seçeneği, kavram modelinden fonksiyonel parçaya kadar farklı sadakat seviyelerini aynı projede bir arada kurmayı mümkün kılar.

İlk görüşmede sorulan sorular bellidir: parça hangi testten geçecek, kim değerlendirecek, kaç adet gerekiyor ve sonunda hangi yöntemle seri üretilecek. Türkiye’nin ilk DfAM ekibi CAD hazırlığında, Sanayi Bakanlığı onaylı Tasarım Merkezi ise modelleme gereken projelerde bu cevapları tasarıma taşır.

Prototip aşaması bittiğinde aynı dosya ön seriye ve kalıp sürecine devredilir. AS9100 ve ISO 9001 kalite altyapısı, bu geçişte sürüm ve test kayıtlarının izlenebilir kalmasını destekler.
