Endüstriyel Tesis 3D Lazer Tarama: Nokta Bulutu ve As-Built

Bir üretim tesisine yeni bir hat kurulacaktı. Mevcut çizimler 1990’lardan kalmaydı ve aradan geçen yıllarda pek çok ekipman yeri değişmiş, boru hatları eklenmiş, hiçbiri kâğıda işlenmemişti. Proje ekibi yeni hattın mevcut yapıya sığıp sığmadığını bilmiyordu.

Elle ölçüm alınması gündeme geldi. Tahmini süre iki hafta, üstelik yüksek kotlardaki boru güzergâhları ve çalışan hat üstündeki bölgeler ölçülemeyecekti. Tesis üretimi durdurmak istemiyordu.

Bu rehber, endüstriyel tesis 3D lazer taramanın nasıl çalıştığını, hangi hassasiyeti sunduğunu, tesis ölçeğiyle parça ölçeğinin neden farklı olduğunu ve tarama verisinin üretime nasıl dönüştüğünü anlatıyor.

Endüstriyel Tesis 3D Lazer Tarama Nedir?

Endüstriyel tesis 3D lazer tarama, bir tesisin fiziksel mevcut durumunun temassız ölçümle dijital ortama aktarılmasıdır. Tarayıcı, çevresine saniyede yüz binlerce lazer darbesi gönderir ve her darbenin geri dönüş süresinden o noktanın konumunu hesaplar.

Sonuç bir çizim değil, bir ölçüm kümesidir. Nokta bulutu, tesisin o andaki halinin milyonlarca koordinat noktasıyla kaydedilmiş halidir. Çizim, model ve rapor bu veriden sonradan türetilir.

Nokta Bulutu Nedir?

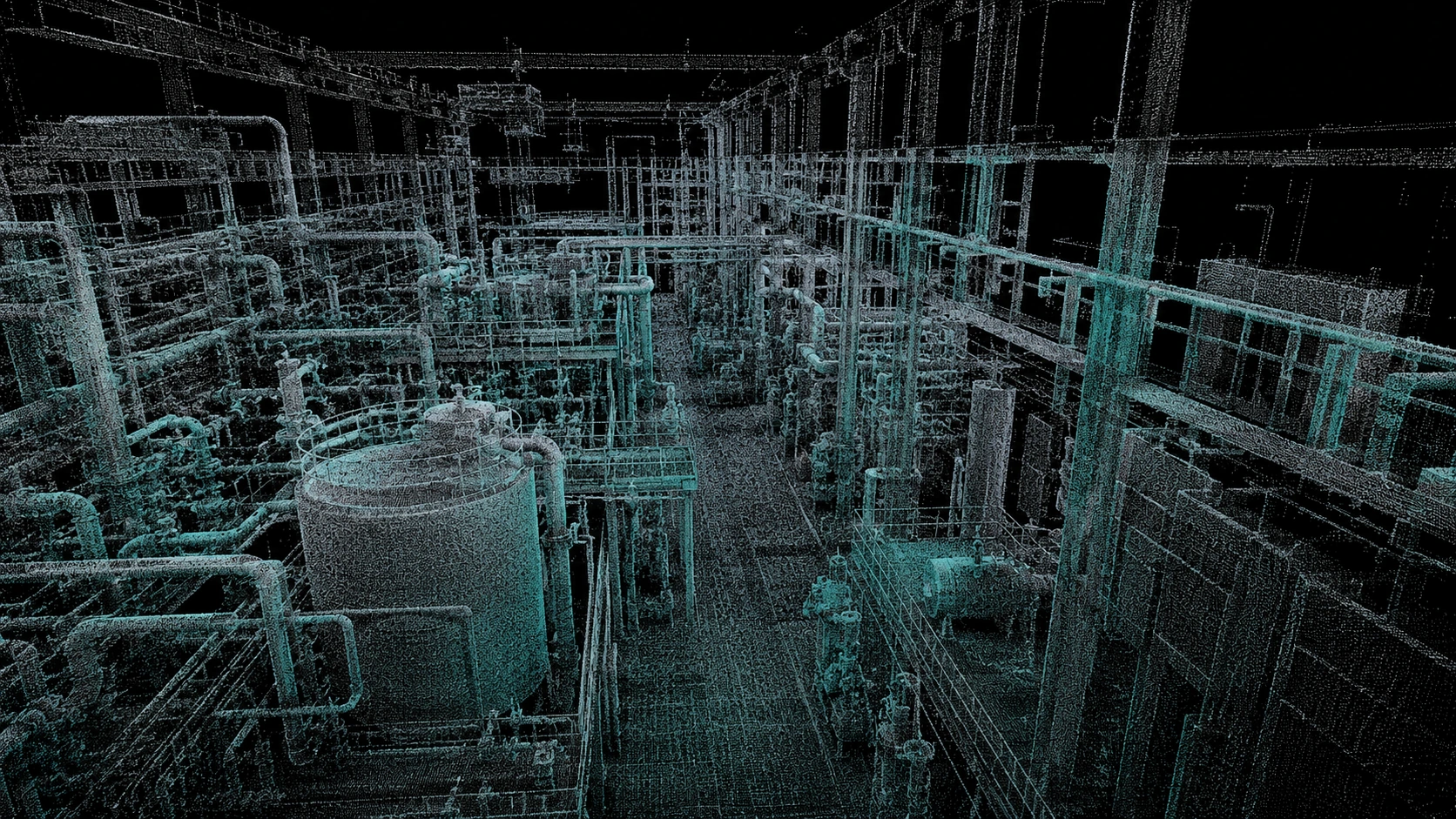

Nokta bulutu, her biri üç boyutlu koordinata ve çoğunlukla renk bilgisine sahip noktaların oluşturduğu veri kümesidir. Yeterince yoğun olduğunda insan gözü bunu bir fotoğraf gibi algılar, ancak her nokta ölçülebilir bir konumdur.

Bu, geleneksel ölçümden temel bir farktır. Elle ölçümde yalnızca ölçmeye karar verdiğiniz mesafeler kayda geçer. Taramada ise tarayıcının gördüğü her yüzey kaydedilir; sonradan aklınıza gelen bir ölçü için sahaya dönmeniz gerekmez.

Fark yalnızca veri miktarında değil, ölçümün doğasındadır. Elle ölçümde her mesafe insan kararına ve okuma hassasiyetine bağlıdır. Taramada ise ölçüm cihaz tarafından tekdüze biçimde yapılır ve operatörden operatöre değişmez.

Bu özellik özellikle erişimi zor tesislerde değerlidir. Yüksek kotlardaki boru güzergâhları, çalışan hat üstündeki bölgeler ve tehlikeli alanlar iskele kurmadan ölçülmüş olur.

Tarama Nasıl Yapılır?

Saha çalışması istasyon mantığıyla ilerler. Tarayıcı bir noktaya kurulur, çevresini tarar, sonra bir sonraki konuma taşınır. Her istasyon o noktadan görünen yüzeyleri kaydeder.

Gölgede kalan bölgeler bir sonraki istasyondan görülecek şekilde planlanır. Karmaşık bir tesiste onlarca hatta yüzlerce istasyon gerekebilir; istasyon sayısı doğrudan saha süresini belirler.

Kayıtlar sonrasında birleştirilir. Registrasyon adı verilen bu işlemde, ayrı istasyonlardan alınan taramalar ortak referans noktaları üzerinden tek koordinat sistemine oturtulur. Birleştirme kalitesi nihai doğruluğu belirler ve raporlanabilir bir değerdir.

İstasyon planlaması bu nedenle bir mühendislik kararıdır. Az istasyonla hızlı bitirilen bir tarama, gölge bölgeler nedeniyle eksik veri üretir. Fazla istasyon ise gereksiz süre ve dosya boyutu demektir.

Ölçek ve Hassasiyet: Tesis Taraması Parça Taramasından Neden Farklı?

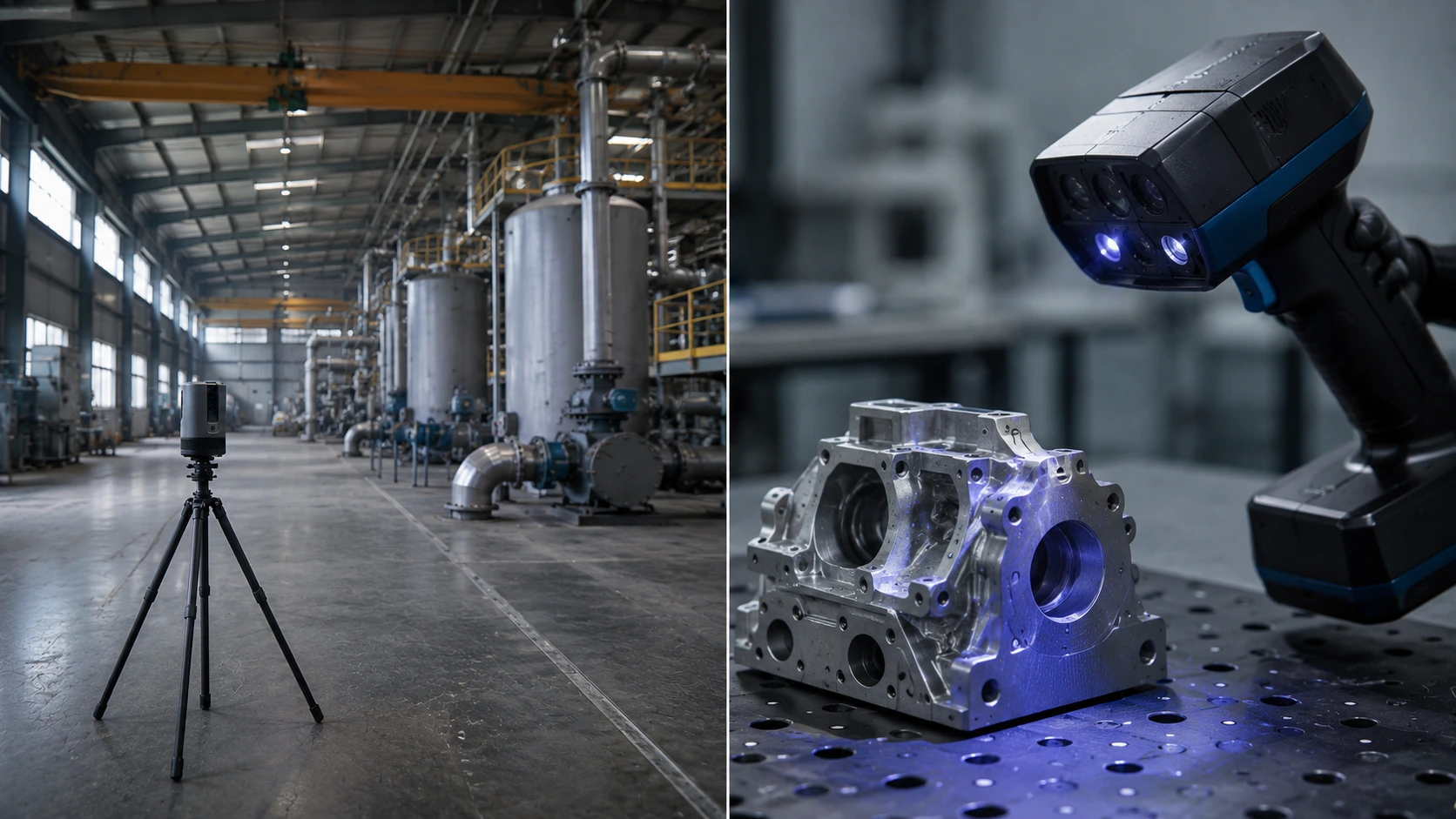

Bu, en çok karıştırılan konudur. Her ikisine de 3D tarama denir, ancak tesis taraması ile parça taraması farklı ekipman, farklı yöntem ve tamamen farklı hassasiyet rejimleriyle çalışır.

Aradaki fark yaklaşık yüz kattır. Bu farkı bilmemek, yanlış beklentiyle proje başlatmanın en yaygın nedenidir.

Bu değerler tipik yönelimlerdir ve mesafeye, yüzey yapısına, tarama çözünürlüğüne göre değişir. Parlak, şeffaf ve çok koyu yüzeyler her iki ölçekte de zorluk çıkarır.

Pratik sonuç şudur: bir tesis taramasından çıkan veriyle bir contanın ölçüsü alınamaz. Aynı projede her iki ihtiyaç varsa iki farklı tarama yapılır. Tesis taraması yerleşimi verir, parça tarama cihazı ise sökülen ekipmanın geometrisini çıkarır.

Bu ayrım teklif aşamasında sorulmalıdır. Beklenen hassasiyet net değilse, tesis ölçeğinde çalışan bir ekip parça toleransı vaat edemez; tersi de geçerlidir. İki ihtiyacın aynı projede bulunması sık rastlanan bir durumdur ve baştan planlandığında ek saha ziyareti gerektirmez.

Hangi Tarama Yöntemi Hangi İşe Uygun?

Tesis ölçeğinde üç temel yaklaşım vardır ve aralarındaki tercih hassasiyet ile hız arasındaki dengeye göre yapılır.

Doğru yöntemi seçmek, hem saha süresini hem veri kalitesini belirler. Yanlış seçim ya gereksiz uzun bir saha çalışması ya da yetersiz hassasiyet üretir.

Sabit Konumlu Lazer Tarama

Tarayıcının sabit bir noktaya kurulup çevresini taradığı klasik yöntemdir. En yüksek hassasiyeti veren yaklaşımdır ve as-built dokümantasyon ile çakışma analizi gerektiren projelerin standart tercihidir.

Karşılığında saha süresi uzundur. Her istasyon kurulum, tarama ve taşınma süresi gerektirir. Geniş ve karmaşık tesislerde bu süre günlerle ölçülebilir.

Bu yöntem aynı zamanda en yaygın kabul gören çıktıyı üretir. Mühendislik ve mimari ofislerin beklediği doğruluk seviyesi çoğunlukla bu yöntemle karşılanır, dolayısıyla teslim edilen veri üzerinde tartışma çıkmaz.

Mobil Tarama

Operatörün taşıyarak yürüdüğü sistemlerle yapılır. Cihaz hareket ederken kendi konumunu sürekli hesaplar ve veriyi akış hâlinde toplar.

Saha süresi belirgin biçimde kısalır; sabit yöntemle günler süren bir alan saatler içinde taranabilir. Hassasiyet ise sabit taramanın bir miktar altında kalır. Hızlı envanter, kaba yerleşim ve büyük alan dokümantasyonu için uygundur.

Bu hız avantajı büyük alanlarda belirleyici olur. Kilometrelerce boru hattı ya da geniş depo sahaları gibi durumlarda sabit yöntemin süresi pratik olmaktan çıkar.

Fotogrametri

Çok sayıda fotoğraftan üç boyutlu geometri türetilmesi esasına dayanır. Renk ve doku bilgisi açısından en zengin sonucu verir.

Boyutsal doğruluk lazer taramanın gerisindedir ve ölçek referansı için sahaya bilinen boyutta hedefler yerleştirilmesi gerekir. Görsel dokümantasyon ve cephe kaydı gibi işlerde tercih edilir.

Endüstriyel Tesis Taramasının Kullanım Alanları

Tesis taraması, mevcut durumun güvenilir bir dijital kaydı olmadığında ortaya çıkan her problemi çözer. Dört ana kullanım alanı öne çıkar.

Ortak paydaları şudur: hepsinde mevcut durumun ölçülü bilgisi olmadan karar verilemez ve bu bilgi elle ölçümle makul sürede toplanamaz.

Retrofit ve Yeni Hat Kurulumu

Mevcut bir tesise yeni ekipman ya da hat eklenirken en kritik soru, yeni yapının mevcut olana sığıp sığmadığıdır. Nokta bulutu üzerinde yeni ekipmanın modeli konumlandırılarak bu soru sahaya gitmeden cevaplanır.

Bu yaklaşım montaj sırasında çıkan sürprizleri büyük ölçüde ortadan kaldırır. Sahada fark edilen bir çakışma, tasarım aşamasında fark edilenden çok daha pahalıdır.

As-Built Dokümantasyon

Çoğu tesiste çizimler yapım aşamasından kalmadır ve sonraki değişiklikler işlenmemiştir. Aradan geçen yıllarda eklenen hatlar, taşınan ekipmanlar ve yapılan tadilatlar kayıt dışıdır.

Tarama, tesisin o anki gerçek halini kaydeder. Bu kayıt hem bakım planlaması hem gelecekteki projeler için başlangıç noktası olur ve her yeni projede sıfırdan ölçüm alma ihtiyacını ortadan kaldırır.

Bu kaydın ikinci değeri hukuki ve ticari süreçlerdedir. Devir, sigorta ve denetim süreçlerinde tesisin belgelenmiş mevcut durumu, beyana dayalı bilgiden çok daha güçlü bir dayanaktır.

Çakışma Analizi

Mekanik, elektrik ve tesisat sistemlerinin birbiriyle çakışması inşaat ve montaj projelerinin klasik sorunudur. Nokta bulutu üzerinde yürütülen analiz, bu çakışmaları tasarım aşamasında görünür kılar.

Kazanım doğrudan takvimdedir. Sahada tespit edilen bir çakışma, iş durdurma ve yeniden tasarım demektir; ekranda tespit edilen aynı çakışma birkaç saatlik düzeltme işidir.

Hacim ve Envanter Çalışmaları

Stok sahalarındaki yığın hacimleri, tank kapasiteleri ve depolama alanı kullanımı tarama verisinden hesaplanabilir. Düzensiz geometrili yığınlarda bu, elle ölçümle ulaşılamayacak bir doğruluk sağlar.

Periyodik tarama yapıldığında değişim de izlenebilir. İki tarih arasındaki fark, hacim değişimini sayısal olarak verir.

Aynı yaklaşım deformasyon takibinde de kullanılır. Yapısal elemanlarda zaman içinde oluşan sehim ve kayma, iki tarama arasındaki farktan sayısal olarak çıkarılabilir.

Bu kullanım alanlarının hepsinde çıktı bir veri dosyasıdır. Hangi formatta teslim alınacağı, veriyi kimin nasıl kullanacağına bağlıdır.

Saha Sonrası: Nokta Bulutunun İşlenmesi

Saha çalışması toplam işin yalnızca bir bölümüdür. Ham veri teslim edilebilir bir çıktıya dönüşene kadar birkaç işlem adımından geçer ve bu adımlar çoğu projede saha süresinden uzun sürer.

Bu dağılımı bilmek takvim planlamasını değiştirir. İki günlük bir saha çalışması, teslim tarihinin iki gün sonrası anlamına gelmez.

Registrasyon ve Doğruluk Raporu

Ayrı istasyonlardan alınan taramalar tek koordinat sistemine oturtulur. Bu işlem ortak referans noktaları ya da örtüşen geometri üzerinden yapılır.

Registrasyon sonucunda bir hata değeri çıkar ve bu değer raporlanabilir. Teslim alırken bu raporun istenmesi, verinin gerçekten hangi doğrulukta olduğunu gösterir. Raporsuz teslim edilen bir nokta bulutunun doğruluğu beyandan ibarettir.

Temizleme ve Filtreleme

Ham veride istenmeyen kayıtlar bulunur. Tarama sırasında geçen personel, hareketli araçlar, tozdan kaynaklanan gürültü noktaları ve yansıma kaynaklı hayalet yüzeyler temizlenir.

Bu adım tamamen manuel değildir ancak tamamen otomatik de değildir. Karar gerektiren bölgelerde operatör müdahalesi olur ve veri kalitesi bu müdahalenin titizliğine bağlıdır.

Koordinat Sistemi ve Referanslama

Tarama kendi içinde tutarlı bir koordinat sisteminde başlar. Ancak veri mevcut tesis projeleriyle ya da başka bir taramayla birlikte kullanılacaksa ortak bir referansa oturtulması gerekir.

Bu, tesisin kendi aks sistemine bağlanmakla ya da coğrafi koordinatlara referanslamakla yapılır. Karar proje başında verilmelidir; sonradan referanslama ek iş demektir.

Periyodik tarama planlanıyorsa bu adım kritik hale gelir. İki farklı tarihte alınan taramaların karşılaştırılabilmesi, ikisinin de aynı referansa oturmasına bağlıdır.

Teslim Formatları ve Kim Ne Kullanır?

Tarama projesinin çıktısı tek bir dosya değildir. Verinin kime gideceği, hangi formatta teslim edileceğini belirler ve bu karar proje başında verilmelidir.

Ham nokta bulutu en esnek çıktıdır. Her ölçü sonradan alınabilir, ancak dosya boyutu büyüktür ve kullanmak için uygun yazılım gerekir. Mühendislik ekipleri çoğunlukla bu formatı tercih eder.

Bu esnekliğin bedeli kullanım zorluğudur. Nokta bulutu üzerinde çalışmak özel yazılım ve belirli bir uzmanlık gerektirir. Veriyi kullanacak ekipte bu kapasite yoksa modellenmiş çıktı daha pratik olur.

Yüzey ya da katı model, nokta bulutundan türetilmiş düzenlenebilir geometridir. Tasarım çalışmasında kullanılacaksa bu dönüşüm gerekir, çünkü nokta bulutu üzerinde doğrudan tasarım yapılamaz.

Rölöve çizimleri iki boyutlu çıktılardır: plan, kesit ve görünüş. Mimari ve ruhsat süreçleri için gereklidir.

Format kararı maliyeti doğrudan etkiler. Ham nokta bulutu teslimi ile modellenmiş bir çıktı arasında ciddi bir mühendislik işi farkı vardır. İhtiyaç net değilse ham veriyle başlayıp gerektiğinde modelleme eklemek daha ekonomik bir yoldur.

Dijital İkiz ile İlişkisi

Tesis taraması sıklıkla dijital ikiz kavramıyla birlikte anılır. İkisi aynı şey değildir ve aradaki farkı bilmek beklenti yönetimi açısından önemlidir.

Nokta bulutu, tesisin belirli bir andaki fiziksel halinin kaydıdır. Statiktir; tarama tamamlandığı anda dondurulmuş bir görüntüdür.

Dijital ikiz ise bu geometrinin üzerine canlı veri bağlandığında ortaya çıkar. Sensör okumaları, bakım kayıtları ve işletme verisi modele iliştirildiğinde model tesisle birlikte değişen bir yapıya dönüşür.

Tarama dijital ikizin temeli olabilir ama kendisi değildir. Bu ayrımın atlanması, tarama teslim alındıktan sonra beklenen işlevin bulunamamasına yol açar. Dijital ikiz hedefleniyorsa, veri modelinin ve entegrasyonun ayrı bir proje kalemi olduğu baştan planlanmalıdır.

Taramadan Üretime: Tesis Verisinden Parça Üretimi

Tesis taraması çoğunlukla dijital bir çıktıyla biter: model, çizim, rapor. Oysa taramanın en somut karşılığı bazen fiziksel bir parçadır.

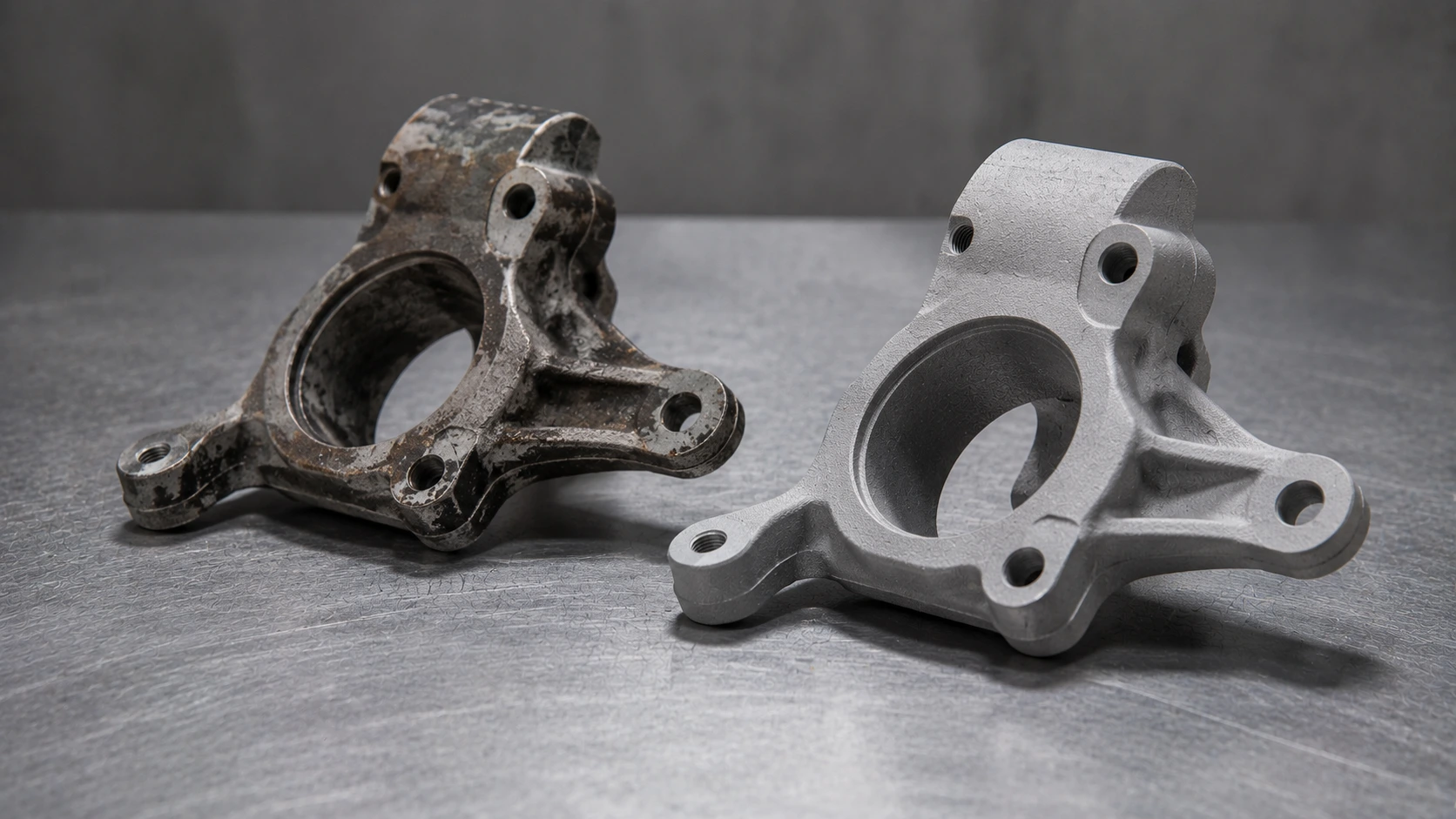

Senaryo tesislerde sık tekrarlanır. Tarama sırasında hasarlı ya da eksik bir ekipman parçası tespit edilir. Parçanın çizimi yoktur, üreticisi artık desteklemiyordur ya da tedarik süresi projeyi bekletemeyecek kadar uzundur.

Bu durumda geleneksel yol uzundur: parça ölçülür, teknik resim çizilir, imalatçı bulunur, sıraya girilir. Her adım ayrı bir tedarikçi ve ayrı bir bekleme süresi demektir.

Bu noktada zincir devam eder. Parça sökülüp yüksek hassasiyetli tarayıcıyla ayrıca taranır, tersine mühendislikle CAD verisi oluşturulur ve yeniden üretilir. Geometrik olmayan parçaların CAD ortamına aktarılması bu sürecin teknik çerçevesini kurar.

Üretim yöntemi parçanın işlevine göre seçilir. Yapısal ve sıcaklık gerektiren bileşenlerde metal lazer sinterleme, büyük boyutlu ve yapısal olmayan parçalarda FDM teknolojisi devreye girer. Hat üzerinde kullanılacak tutucu ve mastarlar için aparat ve fikstür üretimi aynı zincirin parçasıdır.

Bu zincirde kazanılan asıl şey süredir. Tedarikçi arama, teklif toplama ve sıraya girme adımları ortadan kalktığında, hasarlı bir parçanın yerine yenisinin konması haftalar yerine günlerle ölçülür hale gelir.

Bu bütünlük, tarama hizmetini yalnızca ölçüm olarak sunan yaklaşımdan ayrılır. Ölçüm bir cevap üretir; ölçümün ardından gelen üretim ise sorunu çözer.

Saha çalışmasının verimli geçmesi, tesis tarafında yapılacak hazırlığa da bağlıdır.

Tesis Tarama Maliyetini Belirleyen Faktörler

Tarama fiyatı metrekare üzerinden hesaplanmaz. Beş kalem birlikte değerlendirilir ve bunların ağırlığı projeden projeye değişir.

Bu kalemleri bilmek, teklifleri karşılaştırırken neyin karşılaştırıldığını anlamayı sağlar. Aynı tesis için gelen iki farklı teklif, çoğunlukla farklı kapsam varsayımlarından doğar.

Birinci kalem istasyon sayısıdır. Saha süresini belirleyen şey alan büyüklüğü değil, tarayıcının kaç noktaya kurulacağıdır. Boru ve ekipman yoğunluğu yüksek bir alan, aynı büyüklükteki boş bir depodan kat kat fazla istasyon gerektirir.

İkinci kalem tarama çözünürlüğüdür. Yüksek çözünürlük daha fazla nokta, daha uzun tarama süresi ve daha büyük dosya demektir. Her proje en yüksek çözünürlüğü gerektirmez; kaba yerleşim çalışması ile ince detay dokümantasyonu farklı ayarlarla çalışır.

Dosya boyutu pratik bir kısıttır. Yüksek çözünürlükle taranmış geniş bir tesisin verisi, sıradan bir iş istasyonunda açılamayacak boyutlara ulaşabilir. Veriyi kimin, hangi donanımla kullanacağı çözünürlük kararına dahil edilmelidir.

Üçüncü kalem teslim formatıdır. Ham nokta bulutu teslimi ile modellenmiş çıktı arasında ciddi bir mühendislik işi farkı vardır. Rölöve çizimleri ve katı model üretimi ayrı kalemler olarak fiyatlanır.

Dördüncü kalem erişim koşullarıdır. Yüksek kotlar, kapalı hacimler, iş izni gerektiren bölgeler ve refakat zorunluluğu saha süresini uzatır. Bu koşullar keşif aşamasında tespit edilir.

Beşinci kalem takvimdir. Vardiya dışı ya da hafta sonu çalışma gerektiren projelerde saha maliyeti değişir. Üretim takvimi esnek tutulabiliyorsa bu kalem düşer.

Saha Hazırlığı: Tarama Öncesi Yapılması Gerekenler

Tarama günü sahada kaybedilen saatler, çoğunlukla önceden yapılabilecek hazırlıkların atlanmasından kaynaklanır. Beş kalem proje öncesinde netleştirilmelidir.

Birincisi kapsamdır. Tesisin tamamı mı taranacak, yoksa belirli bölümler mi? Kapsam sahada genişlediğinde hem süre hem maliyet planın dışına çıkar.

Kapsam tanımı yalnızca alan değil detay seviyesini de içermelidir. Aynı bölüm, kaba yerleşim için de ince dokümantasyon için de taranabilir; ikisi farklı süre ve farklı maliyet demektir.

İkincisi erişimdir. Kapalı bölümler, kilitli alanlar ve yetki gerektiren bölgeler için önceden izin alınmalıdır. Tarayıcının kurulacağı noktalara fiziksel erişim de kontrol edilmelidir.

Üçüncüsü üretim durumudur. Çalışan bir hat üzerinde tarama yapılabilir, ancak hareketli ekipman ve geçen personel veride gölge ve gürültü yaratır. Vardiya arası ya da planlı duruş dönemi tercih edilir.

Dördüncüsü güvenlik prosedürleridir. Endüstriyel tesislerde iş izni, kişisel koruyucu donanım ve refakat gereksinimleri vardır. Bunlar saha planına dahil edilmelidir.

Beşincisi ortam koşullarıdır. Yoğun toz, buhar ve ısı kaynakları lazer ölçümünü etkiler. Bu koşulların bulunduğu bölümler için tarama zamanı ayrıca planlanır.

Yansıtıcı ve şeffaf yüzeyler ayrı bir başlıktır. Parlak paslanmaz yüzeyler, cam bölmeler ve su birikintileri lazer ölçümünde hatalı okuma üretir. Bu bölgeler için tarama açısı değiştirilir ya da yüzey geçici olarak matlaştırılır.

Tesis Verisi ve Bilgi Güvenliği

Bir tesisin nokta bulutu, o tesisin fiziksel düzeninin eksiksiz bir kaydıdır. Üretim hattının yerleşimi, ekipman konumları ve altyapı güzergâhları bu veride görünür.

Bu, ticari açıdan hassas bir bilgidir. Savunma, enerji ve kritik altyapı tesislerinde ise ayrıca güvenlik boyutu taşır.

Pratik karşılığı üç başlıkta toplanır. Verinin kimlerle paylaşılacağı, ne kadar süre saklanacağı ve proje sonunda nasıl imha edileceği sözleşme aşamasında yazılı hale getirilmelidir. arti90.com’un gizlilik ve veri güvenliği yaklaşımı bu başlıkları kapsar.

Gizlilik anlaşmasının saha ziyaretinden önce imzalanması gerekir. Tarama başladıktan sonra imzalanan bir anlaşma, o ana kadar toplanan veriyi kapsamaz.

Saha ekibinin fotoğraf ve görüntü kaydı da ayrıca konuşulmalıdır. Tarayıcının ürettiği renkli veri fiilen bir fotoğraf kaydıdır ve bazı tesislerde bu, ayrı bir izin konusudur. Renk verisi gerekli değilse kapatılabilir; bu tercih hem izin sürecini hem dosya boyutunu hafifletir.

Sık Yapılan Beş Hata

Tesis tarama projelerinde tekrar eden hata kalıpları vardır. Çoğu teknik değil planlama kaynaklıdır.

Birincisi kapsamı belirsiz bırakmaktır. Hangi bölümlerin, hangi detay seviyesinde taranacağı netleşmeden çıkılan sahada süre öngörülemez.

İkincisi teslim formatını sona bırakmaktır. Ham nokta bulutu yeterli sanılıp sonradan model istendiğinde, modelleme ayrı bir mühendislik işi olarak devreye girer ve takvimi uzatır.

Üçüncüsü hassasiyet beklentisini yanlış kurmaktır. Tesis ölçeğindeki veriden parça toleransı beklemek en yaygın yanlış anlamadır ve proje sonunda hayal kırıklığı yaratır.

Dördüncüsü üretim durumunu hesaba katmamaktır. Yoğun çalışan bir hatta yapılan tarama, hareketli nesneler nedeniyle temizlenmesi zor bir veri üretir.

Beşincisi veriyi arşivlememektir. Tarama bir kez yapılır ve doğru saklandığında yıllarca kullanılır. Proje bitiminde kaybolan veri, bir sonraki projede sahaya tekrar çıkmak demektir.

Arşivleme yalnızca dosyayı saklamak değildir. Hangi tarihte, hangi kapsamda ve hangi doğrulukta tarandığı bilgisi veriyle birlikte tutulmalıdır. Bu bilgi olmadan yıllar sonra açılan bir nokta bulutunun ne kadar güvenilir olduğu belirlenemez.

Sıkça Sorulan Sorular

Tesis tarama projelerinde tekliften önce en çok merak edilen konuları derledik. Sorularınız bu başlıkların dışına çıkıyorsa doğrudan iletişime geçebilirsiniz.

Tesis taraması üretimi durdurmayı gerektirir mi?

Zorunlu değildir. Çalışan hat üzerinde tarama yapılabilir. Ancak hareketli ekipman ve geçen personel veride gölge ve gürültü yaratır, bu da temizleme süresini uzatır. Kritik bölümlerde vardiya arası ya da planlı duruş dönemi tercih edilir. Kapsam ve üretim takvimi birlikte planlandığında çoğu proje üretimi kesintiye uğratmadan tamamlanır.

Tarama ne kadar sürer?

Süre tesis alanına, geometrik karmaşıklığa ve istenen detay seviyesine bağlıdır. Belirleyici olan metrekare değil istasyon sayısıdır; boru ve ekipman yoğunluğu yüksek bir alan, aynı büyüklükteki boş bir depodan çok daha fazla istasyon gerektirir. Saha süresine ayrıca veri işleme ve teslim hazırlığı eklenir. Kesin süre keşif sonrası netleşir.

Nokta bulutundan parça ölçüsü alabilir miyim?

Tesis ölçeğindeki bir taramadan kaba boyutlar alınabilir ancak parça toleransı alınamaz. Aradaki hassasiyet farkı yaklaşık yüz kattır. Bir ekipman parçasının yeniden üretilmesi gerekiyorsa o parça ayrıca ve yüksek hassasiyetli bir tarayıcıyla taranmalıdır. Bu ihtiyaç proje başında belirlenirse her iki tarama aynı saha ziyaretinde yapılabilir.

Hangi formatta teslim alıyorum?

İhtiyaca göre değişir. Ham nokta bulutu en esnek çıktıdır ve her ölçü sonradan alınabilir. Tasarım çalışması yapılacaksa nokta bulutundan türetilmiş yüzey ya da katı model gerekir. Mimari ve ruhsat süreçleri için iki boyutlu rölöve çizimleri hazırlanır. Format kararı maliyeti doğrudan etkilediği için proje başında netleştirilmelidir.

Eski çizimlerimiz var, yine de tarama gerekir mi?

Çizimlerin güncel olup olmadığına bağlıdır. Çoğu tesiste çizimler yapım aşamasından kalmadır ve sonraki değişiklikler işlenmemiştir. Yeni bir yatırım kararı bu çizimlere dayandırılacaksa, önce mevcut durumun doğrulanması gerekir. Tarama bu doğrulamayı yapar ve aradaki farkı görünür kılar.

Taradığınız veriyi başka amaçla kullanıyor musunuz?

Hayır. Tesis verisi ticari açıdan hassastır ve yalnızca sözleşmede tanımlanan proje kapsamında kullanılır. Verinin kimlerle paylaşılacağı, saklama süresi ve proje sonunda imhası sözleşme aşamasında yazılı hale getirilir. Gizlilik anlaşmasının saha ziyaretinden önce imzalanması standart yaklaşımdır.

Tarama Bir Ölçüm Değil, Bir Karar Altlığıdır

Endüstriyel tesis 3D lazer tarama çoğunlukla bir ölçüm hizmeti olarak konumlanır. Oysa üretilen şey ölçüm değil, sonraki tüm kararların dayanacağı bir altlıktır.

Bu altlık bir kez doğru kurulduğunda yıllarca kullanılır. Retrofit projeleri, bakım planlaması, çakışma analizleri ve yeni yatırım kararları aynı veriden beslenir. Bu nedenle tarama kapsamı, yalnızca bugünkü ihtiyaca göre değil öngörülebilir sonraki ihtiyaçlara göre planlanmalıdır.

Bu yüzden ilk tarama kararı verilirken kapsam biraz geniş tutulmaya değer. Sonradan eklenecek her bölüm yeni bir saha ziyareti ve yeni bir registrasyon çalışması demektir; ilk seferde birlikte taranan bölümler ise tek bir veri kümesi olarak kalır.
