Küresel rekabetin giderek arttığı üretim dünyasında, ürün kalitesi ve doğruluk işletmeler için kritik bir başarı faktörü haline gelmiştir. Özellikle otomotiv, havacılık, medikal ve savunma gibi yüksek hassasiyet gerektiren sektörlerde en küçük bir ölçüm hatası bile ciddi maliyetlere, üretim kayıplarına ve güvenlik risklerine yol açabilmektedir.
Geleneksel ölçüm yöntemleri belirli standartları karşılamakla birlikte, karmaşık geometriler ve hassas tolerans aralıklarında yeterli olmayabilir. Manuel yöntemlerle yapılan ölçümler hem zaman alıcıdır hem de insan hatasına açıktır. Bu da üretim sürecinde doğruluk ve verimlilik kayıplarına neden olur.

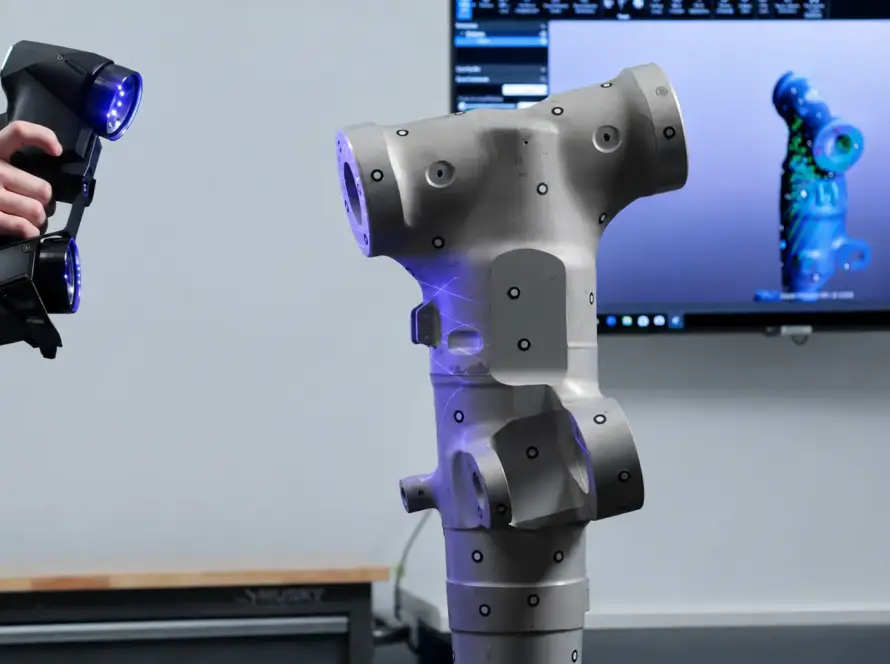

3D ölçümleme teknolojileri yüksek hassasiyetli tarama sistemleri sayesinde parçaların tüm geometrik özellikleri dijital ortama aktarılabiliyor. Böylece CAD verileri ile birebir karşılaştırma yapılabiliyor, sapmalar tespit edilerek kalite kontrol süreci çok daha hızlı, doğru ve güvenilir bir şekilde yürütülebiliyor.
3D Ölçümleme Nedir?
3D ölçümleme, bir parçanın veya bileşenin tüm geometrik özelliklerinin yüksek hassasiyetli tarama cihazları ile sayısal verilere dönüştürülmesi sürecidir. Temel prensip, fiziksel nesneyi nokta bulutu veya mesh formunda dijital ortama aktarmak ve bu veriyi CAD modelleriyle kıyaslamaktır. Böylece üretim sürecinde sapmalar, deformasyonlar veya hata payları milimetrik düzeyde ortaya çıkarılabilir.
Bu alanda kullanılan başlıca teknolojiler şunlardır:
- Lazer tarama: Yüzey detaylarını ve karmaşık geometrileri yüksek çözünürlükle yakalar.
- Optik tarama: Işık desenleriyle hızlı ve temassız ölçüm imkanı sunar.
- CMM (Coordinate Measuring Machine): Dokunmalı prob sistemleri ile kritik ölçümlerde yüksek doğruluk sağlar.
Elde edilen 3D veriler, CAD sistemleri ile entegre edilerek mühendislik süreçlerinde doğrudan kullanılabilir. Bu sayede ürün doğrulama, kalite kontrol ve tersine mühendislik uygulamaları çok daha verimli hale gelir.
(Geometric Dimensioning & Tolerancing) Nedir?
GD&T (Geometric Dimensioning & Tolerancing), parçaların ölçülerini ve geometrik toleranslarını uluslararası standartlarla tanımlayan bir mühendislik dilidir. Teknik çizimlerde kullanılan özel semboller sayesinde, ürünün fonksiyonel gereksinimleri ve montaj uyumluluğu net bir şekilde ifade edilir.
Toleransların doğru belirlenmesi, parçaların birbiriyle uyumlu çalışmasını sağlamak açısından kritik rol oynar. Örneğin, otomotiv sektöründe bir motor bloğu ile silindir kapağının milimetrik uyumu, hem performans hem de güvenlik için GD&T prensipleri ile garanti altına alınır.
Klasik ölçüm yöntemlerinde yalnızca boyutsal sapmalar takip edilebilirken, GD&T analizi sayesinde konum, doğrultu, form ve salınım gibi geometrik özellikler de hassas bir şekilde kontrol edilebilir. Bu da ürünlerin yalnızca ölçü olarak değil, işlevsellik açısından da en üst düzeyde doğrulanmasını sağlar.
3D Ölçümleme ve GD&T’nin Birlikte Kullanımı
3D ölçümleme teknolojileri ile GD&T analizi bir araya geldiğinde, üretim süreçlerinde çok daha yüksek doğruluk ve güvenilirlik elde edilir. Bu entegrasyon, özellikle karmaşık geometrilere sahip parçaların kalite kontrolünde büyük avantaj sağlar.
- CAD verileri ile gerçek ölçümlerin karşılaştırılması: Tarama ile elde edilen 3D veri, CAD modelindeki teorik ölçülerle kıyaslanır. Böylece sapmalar milimetre hatta mikron seviyesinde tespit edilebilir.
- Karmaşık geometri ve serbest yüzeylerde doğruluk sağlama: Geleneksel ölçüm cihazlarıyla zor veya imkânsız olan yüzeyler, 3D tarama ile kolayca analiz edilebilir.
- Seri üretimde kalite kontrol ve hataların erken tespiti: Ölçüm verilerinin hızlı raporlanması sayesinde üretim hattındaki hatalar daha ilk aşamada belirlenir. Bu da zaman kaybını ve maliyetleri minimuma indirir.
Sonuç olarak, 3D ölçümleme ve GD&T birlikte kullanıldığında, üretim sürecinin her adımında güvenilir, tekrarlanabilir ve standartlara uygun parçalar elde edilir.
Endüstride Kullanım Alanları
3D ölçümleme ve GD&T analizi, farklı sektörlerde geniş bir kullanım alanına sahiptir. Özellikle yüksek hassasiyet gerektiren endüstrilerde kritik rol oynar:
- Otomotiv sektöründe parça doğrulama ve fikstür kontrolü: Motor parçaları, kaporta bileşenleri ve montaj fikstürleri ölçülerek üretim hataları önlenir.
- Havacılıkta kanat ve gövde bileşenlerinin tolerans analizi: Uçaklarda güvenlik için her bileşenin tolerans aralıkları sıkı şekilde kontrol edilir.
- Medikal sektörde implant ve protez uyumluluğu: İnsan vücuduna entegre olacak ürünlerde en küçük hata bile risk yaratacağından, 3D ölçümleme ve GD&T kritik önem taşır.
- Kalıp üretiminde kesit analizi ve sapma ölçümü: Enjeksiyon ve döküm kalıplarında yüzey doğruluğu sağlanarak son ürün kalitesi garanti altına alınır.
Bu alanlarda kullanılan gelişmiş ölçüm teknolojileri, hem müşteri memnuniyetini artırır hem de global standartlarda üretim yapılmasını sağlar.
+90 3B Digital Fabrika’nın Çözümleri
+90 3B Digital Fabrika, endüstrideki en zorlu ölçüm ve kalite kontrol ihtiyaçlarına yüksek hassasiyetli 3D tarama sistemleri ile yanıt veriyor. Modern altyapısı ve uzman mühendis ekibi sayesinde, sadece ölçüm değil aynı zamanda kapsamlı analiz ve raporlama hizmetleri de sunuyor.
Sunduğumuz başlıca çözümler:
- Yüzey ve renk sapma analizi: Parçaların yüzey kalitesi, CAD modeli ile karşılaştırılır ve en küçük sapmalar renk haritalarıyla görselleştirilir.
- 3D GD&T ölçümleme: Geometrik boyutlandırma ve toleranslandırma standartlarına uygun ölçümler yapılır, montaj ve fonksiyonel uyumluluk garanti altına alınır.
- Kesit incelemeleri: Kritik bölgelerde kesit analizleri yapılarak, iç yapılar ve geometrik detaylar doğrulanır.
- Nokta-nokta ve lineer ölçümler: Parçaların belirlenen bölgelerindeki ölçüler milimetre seviyesinde kontrol edilir.
- CAD verisi ile kıyaslamalı kalite kontrol raporları: Elde edilen ölçüm verileri, CAD dosyalarıyla birebir karşılaştırılır ve ayrıntılı raporlar hazırlanır.
Bu çözümler sayesinde müşterilerimiz:
- Üretim sürecinde hızlı ve güvenilir kalite kontrol elde eder,
- Hataları erken tespit ederek maliyetlerini düşürür,
- Global standartlarda ürün doğrulama süreçlerini kolayca uygular.
+90 3B Digital Fabrika, sunduğu bu entegre çözümlerle sadece ölçüm yapan bir merkez değil, aynı zamanda müşterilerinin üretim yolculuğunu güvence altına alan stratejik bir iş ortağıdır.
